• 產品資料

    一入二出隔離配電器

    如果您對該產品感興趣的話,可以 sendmsg
    產品名稱: 一入二出隔離配電器
    產品型號: HA213
    產品展商: 北京華德
    產品文檔: 無相關文檔

    簡單介紹

    HA213 一入二出隔離配電器,又稱一入二出信號隔離配電器,它向現場的二線制變送器提供隔離的24V電壓,并將變送器產生的 4~mA 信號經隔離濾波轉換成2路直流信號輸出。電源-輸入-輸出-兩通道之間電磁全隔離,解決工業現場干擾及信號轉換分配問題。


    一入二出隔離配電器  的詳細介紹


               HA213
    一入二出隔離配電器


    HA213    一入二出隔離配電器

    產品名稱:HA213一入二出隔離配電器

    HA213  一入二出隔離配電器,又稱一入二出配電器,它向現場的二線制變送器提供隔離的24V電壓,并將變送器產生的 4~20mA 信號經隔離濾波處理,轉換成2路直流信號輸出。電源-輸入-輸出-兩通道之間電磁全隔離,有效解決工業現場干擾及信號轉換分配問題。
    HA213一入二出隔離配電器,與二線制溫度變送器、壓力變送器、液位變送器、流量變送器等配套使用,輸出信號可接入PLC、變頻器、采集板卡、上位機等,并對終端采集系統起保護作用。廣泛應用于鋼廠、電廠、化工廠、油田、冶金廠、水處理廠等行業中。


    產品選型:



    型 號

    說 明

    HA213-

    一入二出隔離配電器

    輸入信號

    1

    4-20mA兩線制變送器





    輸出信號2



    A

    0-5V

    B

    0-10V

    C

    1-5V

    D

    0-10mA

    E

    0-20mA

    F

    4-20mA

    H

    其它

    帶對外配電24V,給現場兩線制儀表供電



    主要技術參數:



    通 道 數

    輸入1路信號;輸出2路信號

    配電電壓

    2426V(*大驅動電流30 mA)

    輸出阻抗

    電壓型≥10KΩ;電流型≤550Ω

    精  度

    ±0.10.2%F.S

    溫度系數

    <50ppm/

    環境溫度

    25-75

    環境溫度

    095%RH?。o冷凝)

    絕緣電阻

    電源/ /輸出≥100MΩ/500vdc

    絕緣強度

    電源//輸出/兩通道之間1500VAC/分鐘

    頻率響應

    2000HZ



    24VDC±10%

    整機重量

    160g

    安裝導軌

    DIN35

    功  耗

    2W

    選型舉例: 標明輸入、輸出信號的代碼
        例:輸入信號4-20mA;帶配電24V
    輸出信號1:4-20mA; 輸出信號24-20mA
    則隔離分配器型號HA213-1F



    產品特點:
    l         1路信號隔離分為2路信號輸出,并對現場二
       線制變送器提供隔離的24V電源
    l         高品質進口元器件,低功耗、低溫漂、高精度
    l         采用SMT表貼工藝及厚膜集成技術
    l         模塊化表芯設計,無需零點和満度調節
    l         標準DIN35導軌式安裝,可密集安裝
    l         性能穩定可靠,可完全替代進口產品

    應用連線:









    功能框圖:

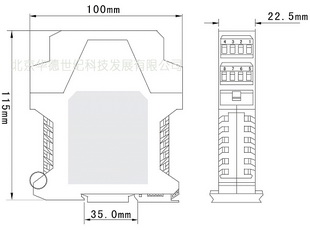

    外形尺寸:















     ××深=22.5×100×115mm,DIN35導軌式安裝



    相關產品: HA全系列上等信號隔離器



    1)一入一出信號隔離器

    HA11  直流信號隔離器;

    HA12  交流信號隔離器;

    HA13  二線制隔離配電器;

    HA14  熱電阻隔離變送器;

    HA15  熱電偶隔離變送器;

    HA16  電位器信號隔離器;

    HA17  無源信號隔離器(輸入側取電源);

    HA18  無源信號隔離器(輸出側取電源)

    2一入二出信號隔離器

    HA211一入二出直流信號隔離器;

    HA212一入二出交流信號隔離器;

    HA213一入二出隔離配電器;

    HA214一入二出熱電阻隔離器;

    HA215一入二出熱電偶隔離器

    3)雙路/多路信號隔離器

    HA221 雙路信號隔離器;

    HA223 雙路隔離配電器;

    HA22  雙路無源信號隔離器

    HA33  三路無源信號隔離器;

    HA44  四路無源信號隔離器;

    HA31  一入三出信號隔離器;

    HA41  一入四出信號隔離器
